气缸杆与直线光轴配合方式详解

2025/04/28

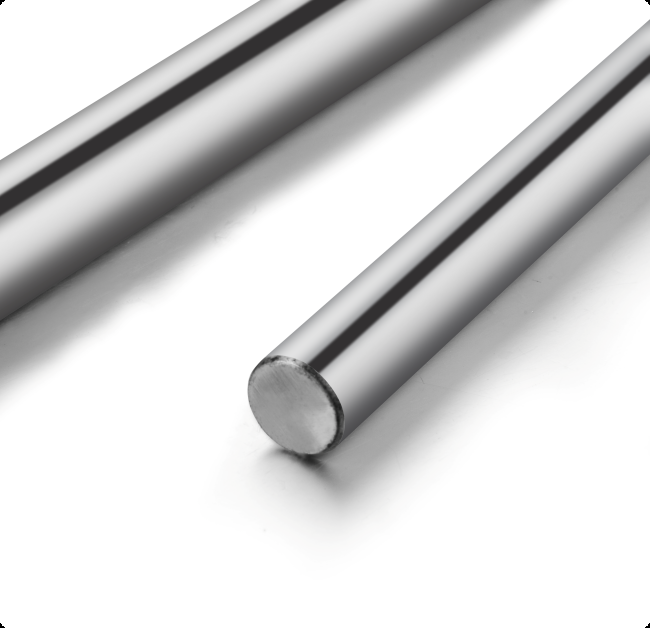

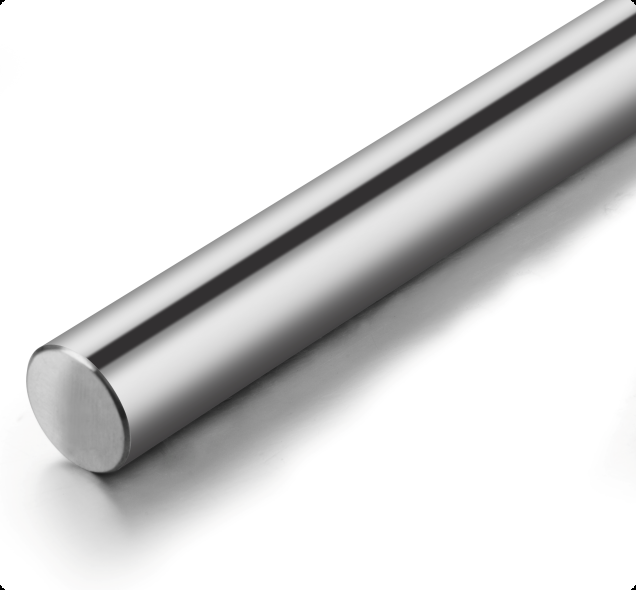

直线光轴

一、间隙配合:灵活运动型

核心特点

  • 轴-孔间保留设计间隙(通常0.02-0.1mm)

  • 低摩擦阻力,运动顺畅

典型应用
✓ 高速往复运动(如包装机械气动执行机构)
✓ 粉尘/潮湿环境(间隙可避免杂质卡死)
✓ 低成本维护场景

注意事项
⚠️ 需配合导向机构使用以补偿径向晃动
⚠️ 长期使用后间隙可能增大,需定期检测


二、过渡配合:精度平衡型

核心特点

  • 配合公差介于H7/k6~H7/n6之间

  • 兼具运动灵活性与定位稳定性

典型应用
✓ 自动化生产线定位模块
✓ 医疗设备精密推杆机构
✓ 需要频繁启停的伺服驱动系统

技术优势
► 通过选配可实现"轻敲入、徒手移"的装配效果
► 比间隙配合提高30%以上的径向定位精度


三、过盈配合:高强固接型

核心特点

  • 采用H7/p6~H7/u6过盈公差

  • 需压力装配(过盈量通常0.01-0.05mm)

典型应用
✓ 高压液压缸(>20MPa工作压力)
✓ 重载工程机械臂关节
✓ 防爆场合的防松脱设计

装配工艺
① 热装法:加热包容件至150-300℃后装配
② 冷装法:冷冻被包容件至-50℃以下装配
③ 液压膨胀法:专业设备实现无损伤装配


四、键槽/花键配合:动力传输型

结构对比

类型 扭矩容量 定位精度 典型标准
平键连接 ±0.05mm GB/T 1096
渐开线花键 ±0.02mm DIN 5480
矩形花键 较高 ±0.03mm JB/T 3224

选型要点

  1. 动态工况优先选用带润滑槽的花键

  2. 需校核键槽根部应力集中系数

  3. 花键配合推荐采用H7/h6级公差


五、现代复合式配合方案

创新技术

  1. 液压涨紧套配合

    • 通过液压压力实现无键连接

    • 可承受双向扭矩且便于拆卸

  2. 聚合物涂层配合

    • 在光轴表面喷涂0.1mm厚PTFE涂层

    • 既保持过盈配合强度,又降低微动磨损

  3. 智能间隙补偿系统

    • 集成压电陶瓷微调机构

    • 实时补偿配合间隙变化


工程选型建议

  1. 首先明确:

    • 载荷性质(径向/轴向/力矩)

    • 运动频次(CPM值)

    • 环境条件(温度/腐蚀介质)

  2. 参考公式计算最小过盈量:

    δmin=P⋅d⋅(C1/E1+C2/E2)1000

    其中:
    P=接触压力(N/mm²)
    d=配合直径(mm)
    C=材料系数

  3. 对于精密系统,建议进行FEA接触分析验证配合应力分布

(注:具体配合公差需参照ISO 286-1或GB/T 1800系列标准)
