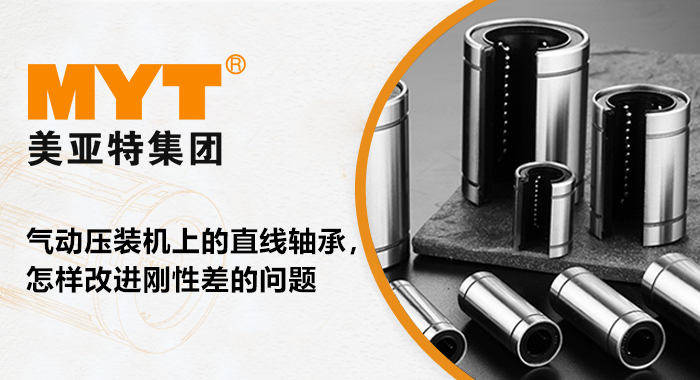

以下是一些改进气动压装机上直线轴承刚性差问题的方法:
· 优化配合方式
· 采用过盈配合:如案例中所示,将直线轴承与轴的配合形式由间隙配合改为过盈配合,可消除轴、滚珠和滚道间的间隙,相当于在三者间施加了一定的预压力,能明显提高直线轴承的刚性。设计轴时,先与轴承厂家确认直线轴承的内径公差,然后设计轴的外径尺寸,保证配合有合适的过盈量。一般来说,轴承越大,所需过盈量也越大。
· 合理选择轴承与轴承座的配合:采用小过盈配合来保证轴承座有足够的刚度,使直线轴承在工作时能更好地保持其位置和姿态,减少因轴承座变形而导致的直线轴承刚性不足问题。
· 增强相关部件的刚性
· 增加轴的刚性:选用高强度、高弹性模量的材料来制造轴,在不改变轴外径的情况下,通过优化轴的内部结构(如采用空心轴等)来提高轴的抗弯刚度。适当增加轴的直径,也能显著提高轴的刚性,但需考虑设备整体空间和其他部件的配合。
· 提高轴承座的刚性:对轴承座的结构进行优化设计,如增加加强筋、改变轴承座的壁厚等,提高其抵抗变形的能力。选用刚性更好的材料来制造轴承座,如高强度铸铁或合金钢等。
· 采用预紧措施
· 使用弹簧预紧:在直线轴承的安装结构中设置弹簧预紧装置,通过弹簧的弹力对直线轴承施加一定的预紧力,使轴承在工作过程中始终保持良好的接触和定位,减少间隙和晃动,提高刚性。
· 采用垫片预紧:在轴承与轴承座或轴之间安装垫片,通过调整垫片的厚度来施加合适的预紧力,达到提高刚性的目的。
· 其他措施
· 合理布置直线轴承:根据气动压装机的工作要求和受力情况,合理布置直线轴承的数量和位置,使载荷能够均匀分布在各个直线轴承上,减轻单个直线轴承的负荷,从而提高整体刚性。
· 定期维护和检查:定期检查直线轴承及其相关部件的磨损情况、配合精度等,及时更换磨损严重的部件,确保直线轴承系统的正常运行和刚性要求。
